上海吉邁閥門制造有限公司主要生產≦高壓對焊閘閥≧也是國內閘閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

一、產品概述

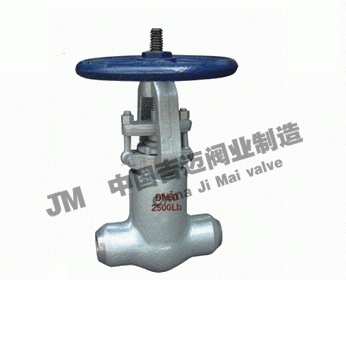

Z61Y高溫對焊閘閥又叫閘板閥,是啟閉件(閘板)，由閥桿帶動，沿閥座(密封面)做直線升降運動的閥門。一般，閘閥不可用來調節流量，只能作為截斷裝置 使用，要么完全開啟，要么完全關閉。此閥是應用最廣泛的一種。既適用于常溫和常壓工況，也適用于高溫及低溫和高壓及低壓工況，并可以通過選用不同的材 質，適用于各種不同的介質中。一般用在對閥門的外形尺寸沒有嚴格要求，而且使用條件又比較苛刻的場合。通常，使用條件或要求密封性能可靠，高壓、高壓 截止閥(壓差大)、低壓截止(壓差小)、低噪聲、有氣穴和汽化現象、高溫介質、低溫(深冷)時，推薦使用楔式閘閥。如電力工業、石油煉制、石油化工、海洋石 油、城市建設中的自來水工程和污水處理工程，化工等領域中應用較多。
二、結構特點及工作原理
Z61Y高溫對焊閘閥主要由閥體、閥蓋、閘板、閥桿、閥座和密封填料等部分組成。閥體、閥蓋、支架、閘板采用碳鋼或不銹鋼鑄造而成。閥桿底部采用T形 鉤與閘板T形槽相吻合，有齒輪帶動閥桿起到啟閉作用。
Z561Y高溫對焊閘閥具有如下優點：
1、流體阻力小。閥體內部介質通道是直通的，介質流經閘閥時不改變其流動方向，因而流體阻力較小。
2、結構長度(與管道相連接的兩端面間的距離)較小。由于閘板呈圓盤狀，是垂直置于閥體內的，而截止閥閥瓣(也呈圓盤狀)是平行置于閥體內的，因而與截止閥 相比，其結構長度較小。
3、啟閉較省力。啟閉時閘板運動方向與介質流動方向相垂直，而截止閥閥瓣通常在關閉時的運動方向與閥座處介質流動方向相反，因而必須克服介質的作用作用 力。所以與截止閥相比，閘閥的啟閉較為省力。
4、介質流動方向不受限制。介質可從閘閥兩側任意方向流過閘閥，均能達到接通或截斷的目的。便于安裝，適用于介質的流動方向可能改變的管路中。
5、全開時，密封面受工作介質的沖蝕很小。
6、形體結構比較簡單，制造工藝性較好。
(一)、工作原理
Z61Y高溫對焊閘閥兩密封面楔入時的緊密結合來達到密封的。使用楔形閘板的目的是為了提高輔助的密封載荷，以使金屬密封面堆焊司太利硬質合金防止膠 著，即能對高介質壓力，也能對低介質壓力進行密封。關閉時順時針轉動齒輪帶動閥桿螺母使閥桿慢慢下降，使閘板密封面和閥體密封面密合而達到密封。但是 ，金屬密封的Z561Y高溫對焊閘閥由楔入作用所產生的進口端密封比壓受到介質的作用力往往不足以達到進口端密封。所以說金屬密封Z561Y美標高溫對焊閘 閥屬單面強制密封。 剛好閥桿梯形螺紋降到填料壓蓋面相平，齒輪不能再轉動，此時閘閥密封關閉；開啟時逆時針轉動齒輪帶動閥桿螺母，使閘板密封面和閥體 密封分離，直到閘板與閥體通口完全脫離，流通介質不受閘板阻力為直，此時為全開。開啟過程是進口端密封比壓與出口端慢慢接近平衡。
主要性能參數

型號	PN	工作壓力/MPa	適用溫度/℃	適用介質	閥體
Z61Y-250	250	25	≤425	水、蒸汽	WCB
Z61Y-320	320	32

主要零件材料

型號	材料
	閥體	閘板	閥蓋	閥桿	填料
Z61Y-250	WCB	WC6	25	38CrMoA1A	增強柔性石墨
Z61Y-320	WCB	WC6	12Cr1MoVA	20Cr1MoVA、25Cr2MoVA	增強柔性石墨

主要外形尺寸

DN	L	D	H	D0	重量/kg
50	280	82	585	300	42
65	340	110	650	320	53
80	475	130	680	400	130
100	500	170	755	450	180
125	600	195	830	500	190
150	700	225	1050	550	320
175	750	255	1050	600	400
200	800	285	1050	650	550
225	850	300	1100	700	600
