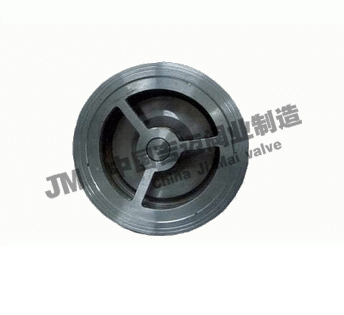

H74H、H74X對夾單瓣旋啟式止回閥 |
 |
| 產品型號：H74H,H74X |
| 產品口徑：DN50-DN600 |
| 產品壓力：1.0mpa-6.4mpa |
| 連接方式：對夾 |
| 閥體材質：鑄鐵，鑄鋼，不銹鋼 |
| 聯系 Q Q：2487747836 |
| 聯系傳真：021-51079323 |
| 聯系電話：021-51078382 |
| 公司Email：jmvalves@126.com |
| 公司名稱：上海吉邁閥門制造有限公司 |
| 公司賬號：03403300040016116 |
| 開戶銀行：中國農業銀行上海都市路分理處 |
| 服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。
產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修） |
| |
|
|
上海吉邁閥門制造有限公司主要生產≦H74H,H74X對夾旋啟式止回閥≧也是國內止回閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。
產品概述：
H74H、H74X對夾單瓣旋啟式止回閥采用采用短型結構尺寸和單閥瓣旋啟式設計，相比傳統的旋啟式止回閥，該系列閥門具有無外漏、水平安裝，密封性能好、線性震動小、壓降小和零座圈磨損優勢，特別是水平安裝時閥門開閥壓力小。
【產品特點】
1、結構與長度短，其結構長度只有傳統法蘭止回閥1/4-1/8
2、體積小、重量輕，其重量只有傳統法蘭止回閥1/4-1/20
3、閥瓣關閉快速，水錘壓力小
4、水平管道使用，安裝方便
【執行標準】
設計規范：GB/T 12233
結構長度：GB/T 12221
連接法蘭：JB/T 79,HG20592,GB9113,ANSI
試驗與檢驗：JB/T 9092,GB/T13927
壓力-溫度：GB/T 9131
產品標識：GB/T 12220
【產品型號】
|
材質
|
型號
|
|
WCB
|
H74H/X-16C,H74H/X-25,H74H/X-40
|
|
304
|
H74H/X-16P,H74H/X-25P,H74H/X-40P
|
|
316
|
H74H/X-16R,H74H/X-25R,H74H/X-40R
|
【產品性能規范】
對夾單瓣旋啟式止回閥性能規范
|
公稱壓力（MPa）
|
1.6
|
2.5
|
4.0
|
|
密封試驗壓力（MPa）
|
1.76
|
2.75
|
4.4
|
|
殼體試驗壓力（MPa）
|
2.4
|
3.75
|
6.0
|
|
適用溫度（℃）
|
WCB≤350，304/316≤200
|
|
材料
|
閥體
|
WCB,304,316
|
|
閥板
|
WCB,304,316
|
|
密封圈
|
合金鋼,橡膠
|
【主要外形連接尺寸】
對夾單瓣旋啟式止回閥外形尺寸
|
通徑
DN
|
L
|
D1
|
D
|
|
PN1.0、1.6MPa
|
PN2.5、4.0MPa
|
1.0MPa
|
1.6MPa
|
2.5MPa
|
4.0MPa
|
|
50
|
19
|
19
|
25
|
109
|
109
|
109
|
109
|
|
65
|
19
|
19
|
38
|
129
|
29
|
129
|
129
|
|
80
|
19
|
19
|
46
|
144
|
144
|
144
|
144
|
|
100
|
19
|
19
|
71.5
|
164
|
164
|
170
|
170
|
|
125
|
19
|
19
|
95
|
194
|
194
|
196
|
196
|
|
150
|
19
|
29
|
114
|
220
|
220
|
226
|
226
|
|
200
|
29
|
29
|
140
|
275
|
275
|
286
|
293
|
|
250
|
29
|
38
|
188
|
330
|
331
|
343
|
355
|
|
300
|
38
|
51
|
216
|
380
|
386
|
403
|
420
|
|
350
|
44
|
51
|
263
|
440
|
446
|
460
|
477
|
|
400
|
51
|
51
|
305
|
491
|
495
|
517
|
549
|
|
450
|
60
|
76
|
356
|
541
|
558
|
567
|
574
|
|
500
|
64
|
83
|
406
|
596
|
620
|
622
|
626
|
|
600
|
70
|
90
|
482
|
698
|
732
|
734
|
745
|
|
700
|
80
|
90
|
562
|
813
|
804
|
831
|
-
|
|
800
|
90
|
100
|
464
|
918
|
912
|
942
|
-
|
|
900
|
90
|
100
|
738
|
1018
|
1012
|
1040
|
-
|
|
1000
|
100
|
120
|
846
|
1124
|
1126
|
1155
|
-
|

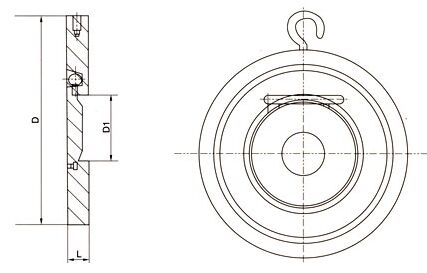

H74H、H74X對夾單瓣旋啟式止回閥結構圖紙：
專業制造、專業服務、為您創造更多價值!
吉邁閥門致力于滿足用戶的期望，不斷提升服務質量，精益求精，“真誠的服務”是永恒的主題，嚴格按照ISO9001-2000質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的一條龍運行.加強與用戶溝通，竭誠為廣大新老客戶提供優質的產品，至善至美服務.
特此我廠做出如下承諾：
產品標準：
產品嚴格按中國GB、HG標準和美國API等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準.
售前服務：
產品介紹，技術交流，非標產品設計，疑難解答.
售中服務:
1.守信合同，保證及時供貨，隨時保持與客戶聯系.
2.對特殊或復雜的產品，我廠安排介紹人員對用戶進行產品使用、故障排除、調試及維修進行培訓和指導.
售后服務：
- 產品質保期為自簽訂合同生效起12個月，實行“三包”服務，（包退、包換、包修）.
- 產品在使用中我廠定期組織技術、質檢人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等各方面的反饋.
- 對用戶投訴質量問題，快速做出反應，售后服務人員在24-36小時（省外48小時）趕赴現場.
- 對售后服務，要求用戶填寫服務后的質量反饋信息表，并做出鑒定意見，一邊提供的服務質量.
訂貨流程：
- 客戶采購清單請傳真至 021-51079323，或來電咨詢 021-51078382。
- 收到客戶采購清單，為客戶提供閥門型號選型及報價.（報價單）
- 具體商定：交貨期、特殊要求等事宜.
訂貨須知：
- 客戶如對產品有特殊要求，須在合同中提供以下說明：
- 連接方式
- 結構長度
- 公稱直徑、全通徑、縮徑、管道尺寸；
- 流體介質及溫度、壓力范圍，
- 試驗、檢驗標準及其他要求。
- 本廠根據客戶特定要求配置各類驅動裝置。
- 如由客戶提供確定閥門的類型和型號時，客戶應對正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同.
- 期貨、訂貨的客戶請先來電來函詳細告訴所需閥門型號、規格、數量以及交貨時間、地點、并先按總額的30%-50%預定金或全額貨款及時匯入我廠賬戶，其余貨款待發貨前匯入，以便我們及時安排發貨.
|
|
